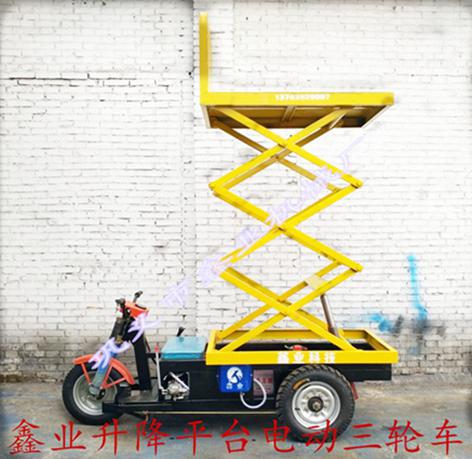

鑫業特種電動三輪車的充電電路圖
作者:鑫業機械 來源：xinyejixiechang.com 發布時間：2017-08-16 閱讀次數：
導讀：鞏義市鑫業機械廠是生產電動三輪車，工地電動車，電動自卸車。電動車都配有充電器。目前，不少電動三輪車蓄電池充電均采用一種所謂的三階段充電模式，這種充電方式雖然對電壓
鞏義市鑫業機械廠是生產電動三輪車，工地電動車，電動自卸車。電動車都配有充電器。目前，不少電動三輪車蓄電池充電均采用一種所謂的三階段充電模式，這種充電方式雖然對電壓、電流有所控制，但對蓄電池內部因充電產生的氣量卻缺乏控制措施，很容易造成蓄電池極板硫化現象。本文介紹的電動三輪車充電電路為正脈沖式充電型電路，可以較好地解決這一問題。
電路構成：該電路主要由電源整流電路、集成塊KM526CD、運算放大器LM358、脈沖發生器等組成。
電路工作原理：這是一個典型的半橋逆變式開關電源充電器電路。與其他充電電路不同，充電模式不是純直流平滑充電，而是采用正脈沖式
(即間隙式)充電，在充電中有一時間讓蓄電池自動消除氣泡，以降低發熱量，達到很好的充電效果。
脈沖發生器在輸出一連串信號時，其輸出端是接雙色LED的紅色一組，兼作MK526CD內部的脈寬，快速降低輸出電壓，因?yàn)殡娐分?00V、15A防反接二極管的存在，蓄電池電壓不能反灌，即相當于某一時刻蓄電池處于停充狀態。
在電動三輪車蓄電池的充電后期，充電的電流逐步減少，電壓逐步升高，當電流逐步減少到一定的設定期時，LM358送出一個信號強迫秒信號振蕩電路停振，脈沖發生器不工作，正脈沖結束，充電器處于涓流狀態。
